ESV Eindeckrahmen – für flache Dachdeckung (Bitumen, Schiefer, Dachpappe)

Detaillierte Produktbeschreibung

Eindeckrahmen für flache Dachdeckungen – Typ ESV

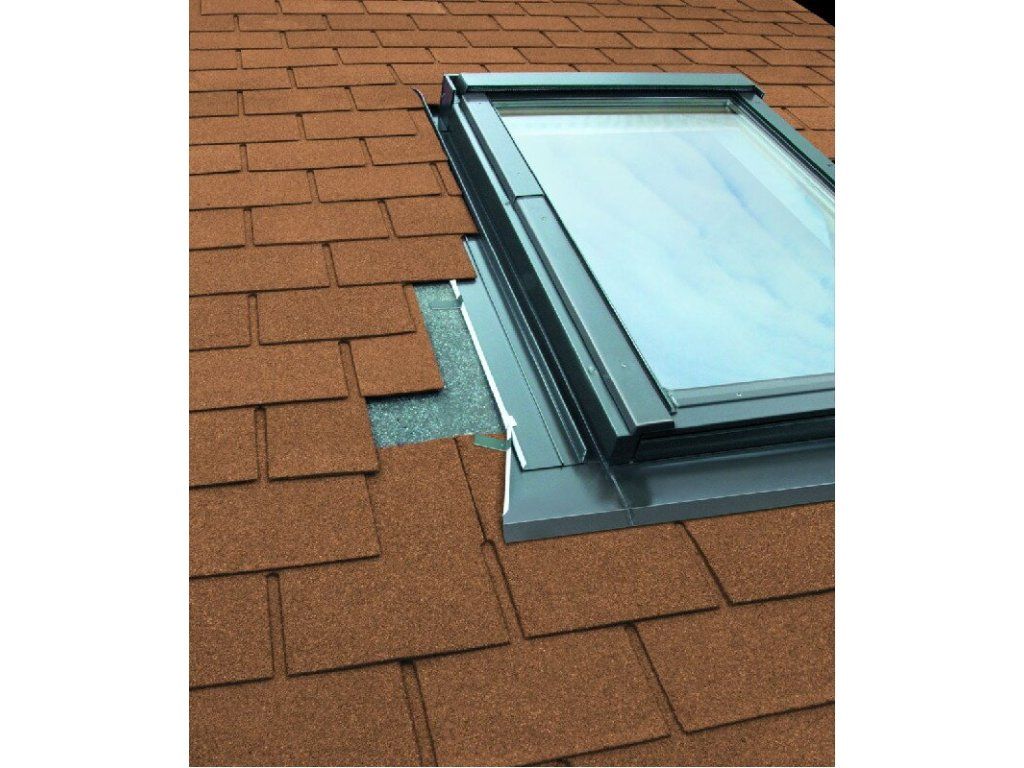

Der ESV Eindeckrahmen wurde speziell für den Einbau von FAKRO Dachfenstern in Dächer mit flachen und dünnen Eindeckmaterialien entwickelt. Dazu gehören beispielsweise Bitumenschindeln, Dachpappe oder Schiefer mit einer Materialstärke von bis zu etwa 10 mm.

Der Eindeckrahmen sorgt für eine sichere und dauerhaft dichte Verbindung zwischen Dachfenster und Dachdeckung. Durch seine präzise Konstruktion ermöglicht er eine fachgerechte Montage sowie eine zuverlässige Ableitung von Regenwasser.

Geeignet für verschiedene Einbausituationen

Der ESV Eindeckrahmen kann sowohl für den Einbau einzelner Dachfenster als auch für Kombinationen mehrerer Fenster verwendet werden. Bei Fensterkombinationen können die Fenster nebeneinander, übereinander oder als Block montiert werden.

Der Standardabstand zwischen den Fenstern in einer Kombination beträgt etwa 10 cm.

Einbautiefen des Eindeckrahmens

• Einbautiefe V (0 cm) – Standardmontage, Produktbezeichnung ESV
• Einbautiefe J (–3 cm) – reduzierte Einbautiefe für bestimmte Einbausituationen

Zugelassene Dachneigung

• Einbautiefe V: 15° – 90°
• Einbautiefe J: 20° – 90°

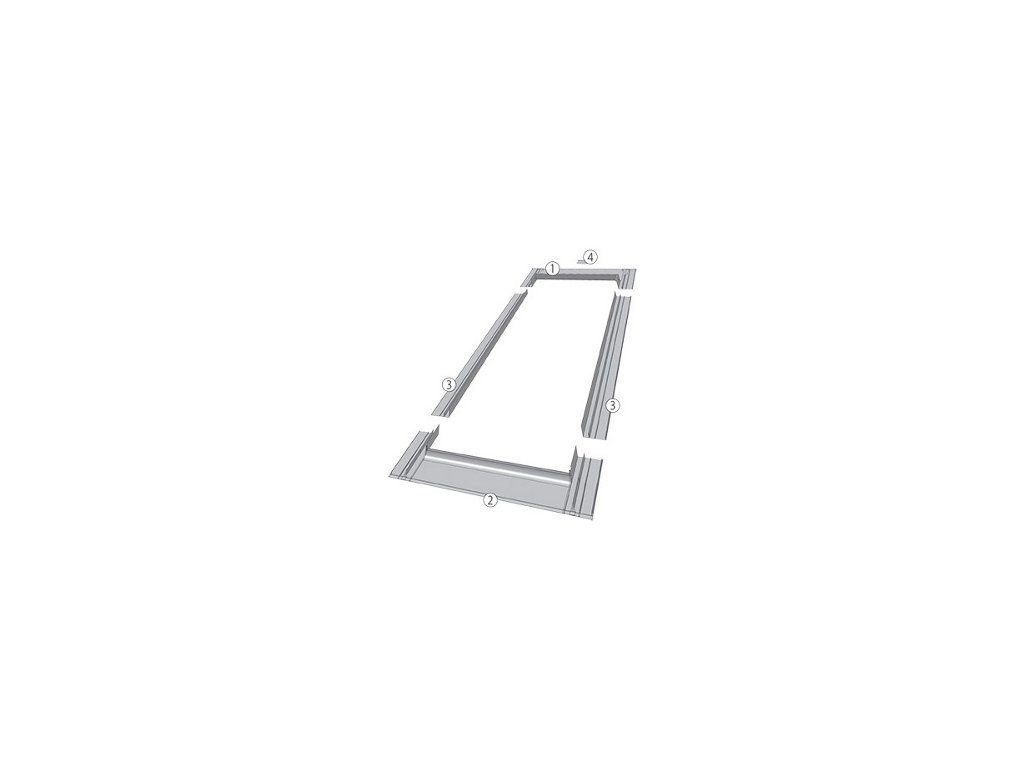

Aufbau des Eindeckrahmens

Der Eindeckrahmen besteht aus mehreren präzise gefertigten Elementen, die eine sichere Abdichtung und stabile Montage gewährleisten. Das Unterteil des Rahmens ist mit einer plastischen Klebemasse versehen, die eine feste Verbindung mit dem Dachmaterial ermöglicht.

• Oberteil des Eindeckrahmens
• Unterteil mit integrierter Dichtmasse
• seitliche Rahmenteile
• Befestigungsbleche zur sicheren Montage

Durch diese Konstruktion entsteht eine langlebige und wetterbeständige Verbindung zwischen Dachfenster und Dachdeckung.
